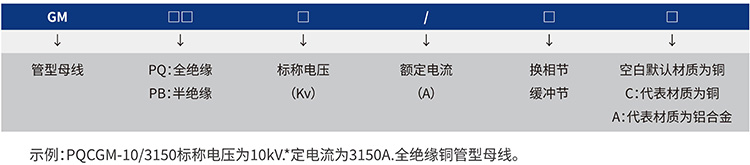

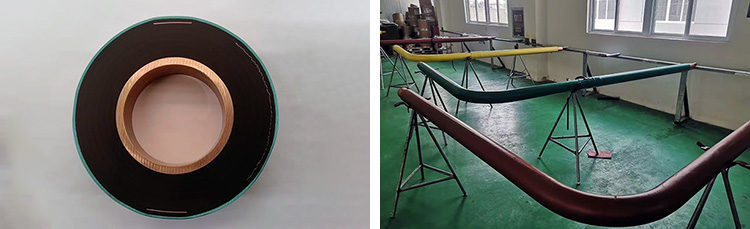

一、型號說明

二、產品概述

隨著我國經濟的高速發展，整個社會對電力的需求日益變大，各地區的用電負荷隨之猛增。系統運行電流越來越大，負荷越來越集中，變電站的主變?nèi)萘恳苍絹碓酱蟆?/p>

常規矩形母線已不適應工作電流大的回路，而且矩形母線在技術上和結構上很難滿足母線發熱和電動力的要求，由此引起附加損耗、集膚效應系數的變大，造成載流能力的下降、電流分布不均勻，影響電力系統及生產的安全運行供電。

為解決上述問題，本公司提出絕緣管型母線代替?zhèn)鹘y(tǒng)母線的方法來改善母線材料的有效利用率，提高母線機械強度，防止人身觸及帶電母線及金屬物落到母線上產生相間短路等情況發生。并在實際工程中得到應用，獲得了較好的效果，為電力系統的安全運行提高供電可靠性、降低損耗起到了積極的作用。

三、產品優點

1、載流量大

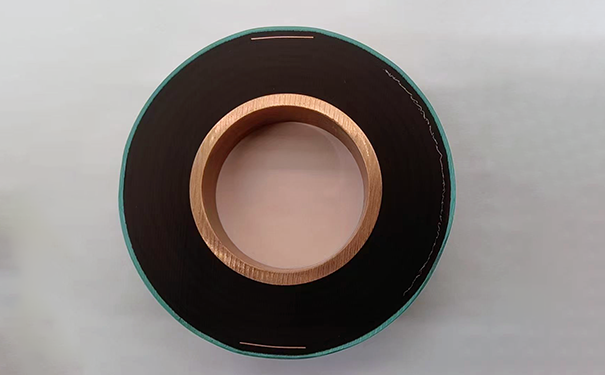

絕緣管型母線為空心導體，表面積大，導體表面電流密度分布均勻，如銅管導體為 Φ100x5mm，截面積：1491mm2，載流量 4000A，電流密度：2.68 (A/mm2)；銅管導體為 Φ100x10mm，截面積：2826mm2，載流量：6000A，電流密度：2.12 (A/mm2)。因此，絕緣管型母線特別適合工作電流大的回路。

2、集膚效應低、功率損失小

絕緣管型母線的集膚效應系數低，Kf≤1，交流電阻小，因而母線的功率損失小。若采用多片矩形導體，隨著片數增加，集膚效應系數不斷加大，單位截面的有效載流量下降，片與片之間電流分布不均勻，附加損耗加大，散熱條件差。

3、散熱條件好、溫升低

絕緣管型母線為空心導體，母線內徑風道能自然形成熱空氣對流（室內和室外的氣壓差，能自然形成熱空氣對流），散熱條件好。

4、允許應力大、機械強度高

絕緣管型母線的允許應力為矩形母線的 4 倍，可承受的短路電流大，機械強度高，使得母線支撐跨距加大。在 50kA 短路電流情況下，0100X6mm 管型母線懸空跨距達 9 米，利用母線托架支撐，母線跨距可達到 13 米，由于母線跨距大，可直接進入高壓室與戶內限流電抗器或 10 千伏開關柜連接，減少了相應的支柱絕緣子、母線金具、建構基礎。管型母線連接部位，采用專利技術連接溫度低于導體。

5、電磁對環境影響小

絕緣管型母線采用密封屏蔽絕緣方式，外殼接地電位為零，由于電氣屏蔽具有：a. 使電場分布均勻；b. 控制電位和限制電場；c. 避免在絕緣表面產生局部放電；d. 傳導泄漏電流和充電電流；e. 對危險的接觸電壓進行防護等特性，故這種屏蔽絕緣電纜形導電管母線電場分布均勻，電氣絕緣性能強，從而減小了對周圍環境的電磁污染。母線架構簡明、布置清晰、安裝方便、維護工作量小。

6、絕緣材耐執系數高

絕緣管型母線主絕緣材料采用聚四氟乙烯，可在 - 250℃~+250℃中工作，有優良的電氣性能和化學穩定性，介質損耗小，阻燃、耐老化、使用壽命 240 年。

7、抗電器震動能力強

直接將絕緣管型母線固定在鋼構架上或混凝土支架上，取消穿墻套管和支柱絕緣子，具有較強抗震動能力。

8、不受環境干擾、可靠性高

絕緣管型母線每相是密封屏蔽絕緣，內部無凝露產生，且消除了外界潮氣、灰塵以及外物所引起的接地和相間短路故障，運行具有高度的可靠性。相比之下，矩形母線暴露在環境中，容易受人、動物（如老鼠等）以及其他物體偶然接觸而發生接地和短路，不利于安全運行。

四、絕緣管型母線載流量規格
